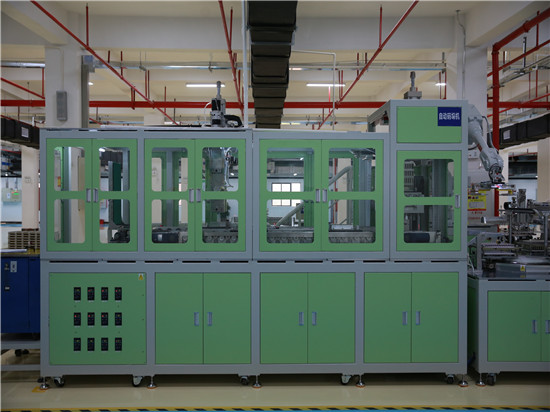

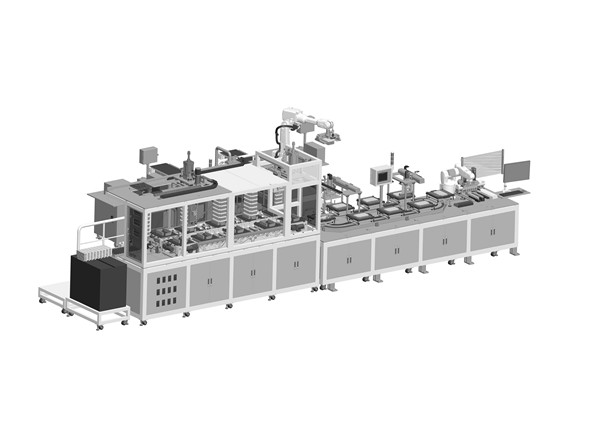

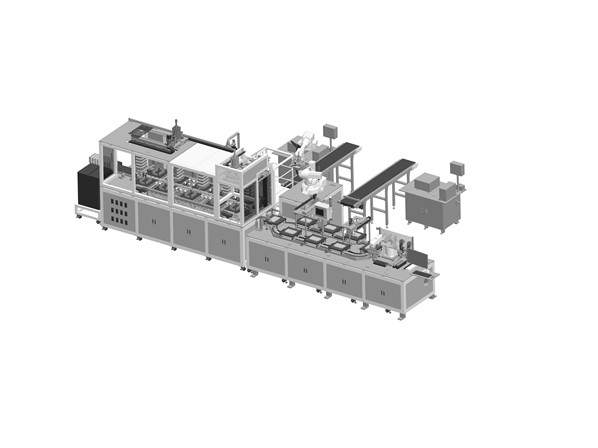

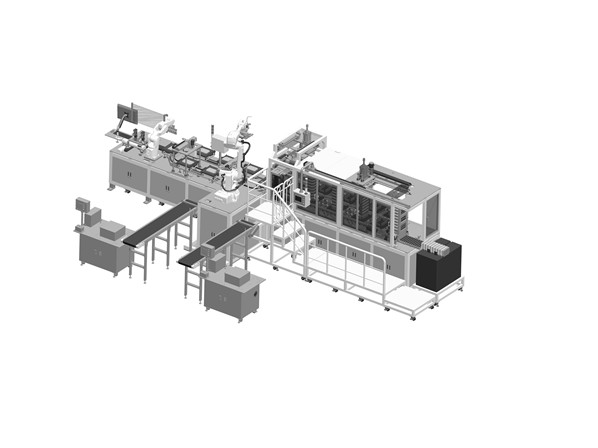

电池模组全自动码堆机

电池模组制造-全自动生产线④

功能说明：

将组装焊接机成排的电池辨别组装成层，通过专用夹具以及机器人实现中间层的全自动组装成层；XY电焊机输出负极底层、正极顶层，通过机械手以及专用的位置矫正夹具实现负极底层、中间层、正极顶层的码垛形成所需高度电池模组；最后经过输出系统输出打包。实现电池模组生产一个流的尾端输出。

  • 节省人工 5人

  • 产能提升 217%

  • 产品优率 99 .9%

  • 产能 75 - 85PPM

产品适用范围

（1）设备兼容成组5*5—14*14范围；

（2）成组高度不超过10层。

工艺流程

  • 01

    CCD来料检测

  • 02

    上料

  • 03

    辨别组装

  • 04

    上镍网

  • 05

    码垛（上底层+中层+顶层）

  • 06

    压入

  • 07

    夹取翻转

  • 08

    下料打包

性能参数

  • 产能

    75-85

    PPM

  • 合格率

    ≥99.9%

    %

  • 稼动率

    ≥95%

    %

  • 工位数量

    13

    个

  • 设备寿命

    5

    >年

  • 工作电压

    AC220V

    v

  • 额定功率

    15

    kw

  • 工作气压

    0.4~0.6

    MPa

  • 控制方式

    PLC+触摸屏

  • 整机尺寸

    8100mm*2500mm*2300mm

    mm(L*W*H)

产品相册

  • IMG_0453.jpg
